加速硬體創新：從前端設計到後端打件的一站式無縫整合

破碎供應鏈的隱形成本：為什麼新創硬體團隊需要一站式服務？

在硬體產品開發的歷程中，新創團隊或急件專案主管最害怕的夢魘，莫過於「供應鏈斷層」。傳統開發模式習慣將各環節拆包發包：找設計工作室畫 Layout、找 A 廠洗裸板、採購人員四處尋找電子零件、最後再將所有物料送至 B 廠進行組裝。這種破碎的發包策略看似能在各採購節點尋求最低報價，實則隱藏著龐大的溝通成本與難以掌控的良率風險。

當實體板子打件完成、工程師上電測試卻發現無法正常開機時，最嚴重的問題便會浮現。設計端會認為是製造廠的線寬蝕刻不準導致阻抗偏差，空板廠會歸咎打件廠的迴焊溫度曲線異常，打件廠則抱怨研發提供的零件規格與焊盤尺寸設計根本不匹配。為解決這種相互推諉的困境，導入專業的 PCB代工代料一站式服務已成為現代敏捷開發的標準配備。透過單一製造窗口統合所有資源，不僅大幅縮短跨領域的專案溝通時間，更能將品質責任徹底歸一，確保最終交付的硬體模組能直接上線進行系統驗證。

奠定完美良率的基石：前瞻性的 PCB電路設計 與 DFM 審查

優異的硬體產品，必須源自於對製造端物理極限的深刻理解。許多極具創新概念的電子產品，往往在進入試產打樣階段時遭遇重大挫折，根本原因在於前期的 PCB電路設計 完全未將可製造性設計納入考量。純粹在電腦軟體上看似合理的連線，在真實的化學蝕刻與機械鑽孔中可能根本無法實現。

在一站式無縫整合架構中，前端的佈局工程師與後端產線的 CAM 製程工程師處於同一個技術回饋迴圈內。在實際拉線佈局階段，會直接帶入自家工廠的最高製程能力參數，例如極限線寬與線距的蝕刻補償值、雷射鑽孔的最佳深徑比，以及針對 5G 或高頻 RF 訊號的阻抗匹配預算。對於大電流的伺服器電源模組或馬達驅動板，設計團隊更會預先規劃大面積散熱地平面與足夠的熱導孔配置。這種「以終為始、製造導向」的設計思維，能將 90% 以上的潛在製造缺陷消弭於工程圖紙階段，幫助新創團隊徹底避免進入實體打樣後才面臨反覆改版、重新洗板的龐大資金與時間浪費。



應對高密度封裝的進階製程： 樹脂塞孔PCB 的關鍵角色

隨著物聯網裝置、智慧穿戴式科技與邊緣運算設備的體積急遽微縮，硬體設計師必須在極度受限的機構空間內，塞入運算力強大且引腳密集的 BGA 封裝晶片。這迫使硬體線路必須走向 HDI架構，並大量採用「焊盤上打孔」的極致佈線策略，以換取寶貴的繞線空間。

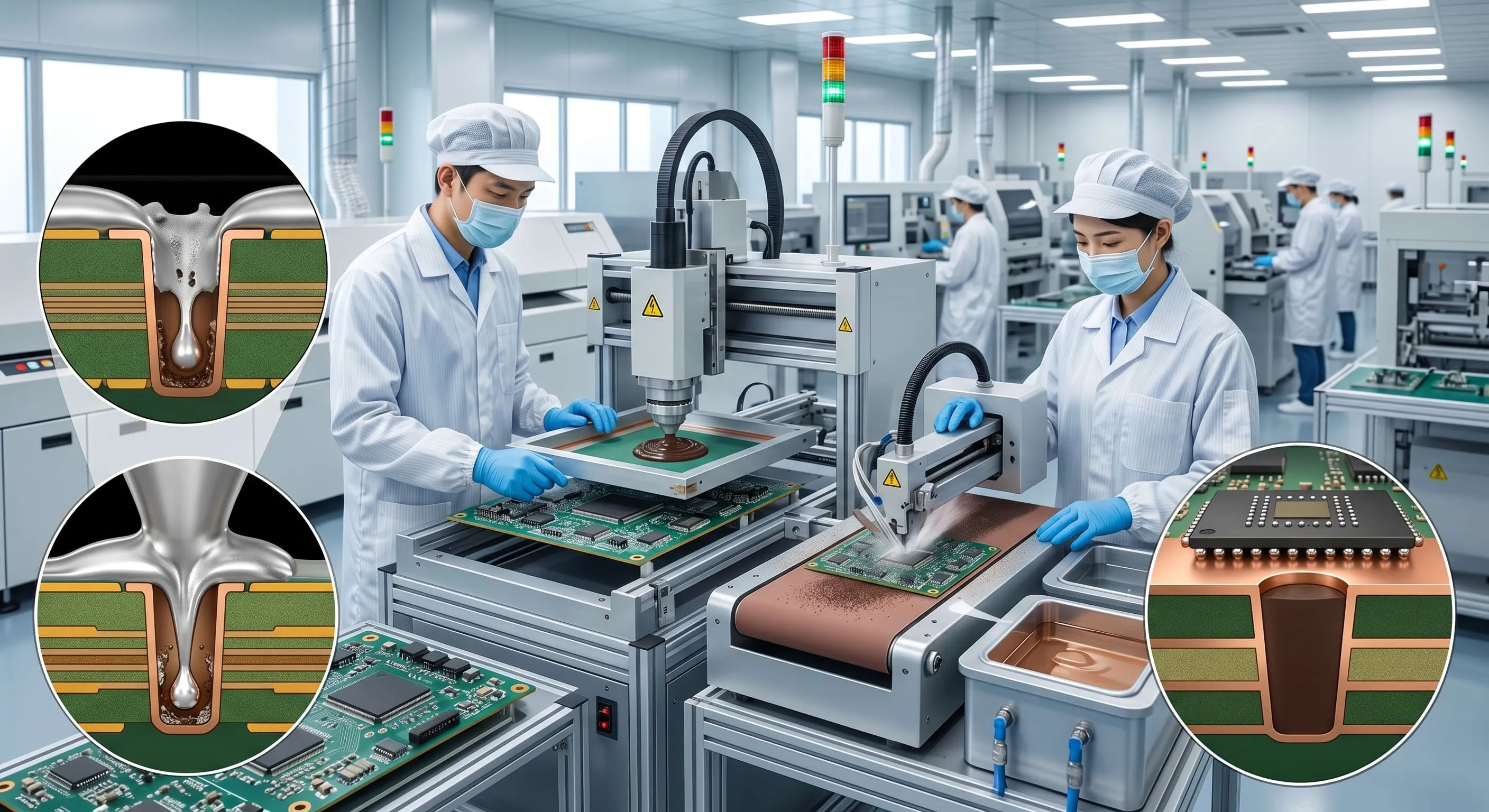

若 BGA 焊盤上的導通孔維持傳統的空心狀態，在後端 SMT 過錫爐的高溫環境下，熔融的錫膏會因毛細現象被迅速吸入孔內，直接導致晶片底部的微小引腳發生嚴重的空焊或虛焊，甚至造成相鄰錫球短路。要應對這種高難度的封裝需求，具備高階技術的 PCB工廠 必須完美掌握 樹脂塞孔PCB製程。產線會使用真空網印機將具備低熱膨脹係數的特殊熱固型樹脂強壓填入導通孔中，經過高溫硬化後，再透過精密陶瓷砂帶機將表面研磨至絕對平整，最後於表面電鍍上一層平滑的金屬銅面。這項技術徹底封死了錫膏流失的物理路徑，更為上方的高密度微小零件提供了堅實且極度平整的焊接基底，是決定高階電子產品組裝良率的核心製程。

零時差的零件採購與精準組裝： 印刷電路板打件 的速度決戰

當空板順利製造完成，研發團隊緊接著要面對電子零件採購與精準組裝的嚴峻挑戰。許多新創團隊在開發晚期才驚覺，設計清單上的某顆關鍵微控制器、特殊規格的感測器或高階電源 IC 面臨全球大缺貨，導致整個硬體專案被迫無限期停擺。

選擇一站式整合服務，意味著您擁有強大的全球供應鏈做為後盾。我們擁有龐大且即時更新的電子零件供應商網絡，能在進行線路設計的當下，就同步啟動長交期零件的庫存狀態確認與替代料件的工程評估。在實體 印刷電路板打件階段，SMT 產線配備了超高速且高精度的泛用貼片機，能輕易應對 0201 甚至 01005 尺寸的微型被動元件貼裝。針對急件專案，採取首件打樣即時確認機制，並輔以 3D SPI監控下錫體積，再透過 3D AOI與 X-Ray 設備進行嚴格的焊點立體輪廓與 BGA 底層檢測。即使是交期極度壓縮的特急訂單，也能在不犧牲任何品質檢驗的前提下，將功能完好的 PCBA 模組準時交付至研發人員手中。



搶占市場先機：打破傳統框架的專案時程優勢

在當今競爭白熱化的科技產業賽道上，時間是最昂貴的開發成本。採用傳統分段發包模式，從確認設計圖、等待空板洗製、四處比價尋料到最終送交打件廠排程，動輒需要耗費數個月的漫長等待。這段期間內，跨廠牌的圖面版本確認、物料寄送清點與規格核對，會消耗研發工程師大量的精神與體力，使他們無法全心專注於核心韌體的開發與系統效能優化。

透過全流程無縫整合策略，我們將原本必須串聯等待的開發流程，成功轉變為高效的並行作業模式。當前端工程師正在進行最後的走線阻抗微調時，採購端已同步下單鎖定關鍵料件；當板材在化學蝕刻槽中成型時，SMT 產線的製程工程師已完成鋼板開孔厚度設計與貼片機程式的編程作業。這種緊密咬合、零空窗期的生產節奏，能將新產品導入的整體研發時程大幅縮短 40% 以上，為硬體創新專案裝上最強大的加速引擎，確保產品能以最快速度投片量產、推向市場。

FAQ

Q1：我們的物聯網專案非常緊急，採用一站式服務，從設計定案到實體打件完成最快需要多久時間？

A1：專案的實際交期取決於 BOM 表上的零件取得難度以及電路板的層數與製程複雜度。在標準流程下，若是常規的雙面或四層板，且主要零件在市場上皆有現貨庫存，我們能啟動「特急件綠色通道」。透過內部單位的無縫交接，空板製造與零件採購同步進行，最快能在 5 至 7 個工作天內完成空板製作與 SMT 打件作業，將經過基本 AOI 檢測的 PCBA 成品交付到您手中，極大化您的系統測試時間。



Q2：什麼樣的硬體設計必須要用到「樹脂塞孔PCB」技術？不使用的話會造成什麼後果？

A2：當硬體架構使用了微小間距的 BGA 封裝晶片，或是空間極度受限的穿戴式裝置時，工程師必須將導通孔直接打在焊接銅墊上以節省佈線空間，這時就絕對必須使用 樹脂塞孔PCB 技術。若貪圖便宜維持孔洞未填補狀態，SMT 迴焊過爐時，高溫熔化的錫膏會像液體一樣流入導通孔中，導致 BGA 晶片底部錫球缺乏足夠的錫膏支撐，引發嚴重的空焊、冷焊或晶片傾斜，造成極高的不良率且極難修復。



Q3：採用「PCB代工代料」服務讓你們代買零件，會不會比工程師自己去電子材料行或線上採購還要貴？

A3：單看單顆零件的表面報價，有時自行少量採購似乎較為便宜，但這忽略了龐大的隱含成本。自行備料需要耗費工程師數天時間核對規格、追蹤各家物流，甚至承擔買到假貨或過期受潮零件的風險。一旦零件包裝不符合 SMT 機器的高速捲帶要求，打件廠還會額外收取高昂的人工擺件費。我們透過大量採購的規模經濟與原廠代理商的直接合作，不僅能拿到穩定的批量價格，更能確保零件的批號追溯性與上機良率。綜合評估下來，PCB代工代料 能為新創團隊省下極可觀的隱形成本與時間浪費。
