新莊PCB製造基地的量產實力與技術規格解析

為什麼電子研發端需要一站式的 PCB代工廠？從供應鏈垂直整合談起

在當今電子產業競爭激烈的市場環境中，產品生命週期持續壓縮，研發工程師與採購人員所面臨的核心挑戰，始終是如何在確保良率的前提下，有效縮短從硬體設計到終端上市的整體時程。傳統分散式發包模式下，基材採購、鑽孔、電鍍、蝕刻乃至表面處理往往由不同外包廠商分段承接，這種供應鏈的碎片化不僅大幅提升跨部門溝通成本，一旦出現電氣特性偏差或良率異常，更容易引發廠商間的責任爭議，進而拖延出貨節奏。

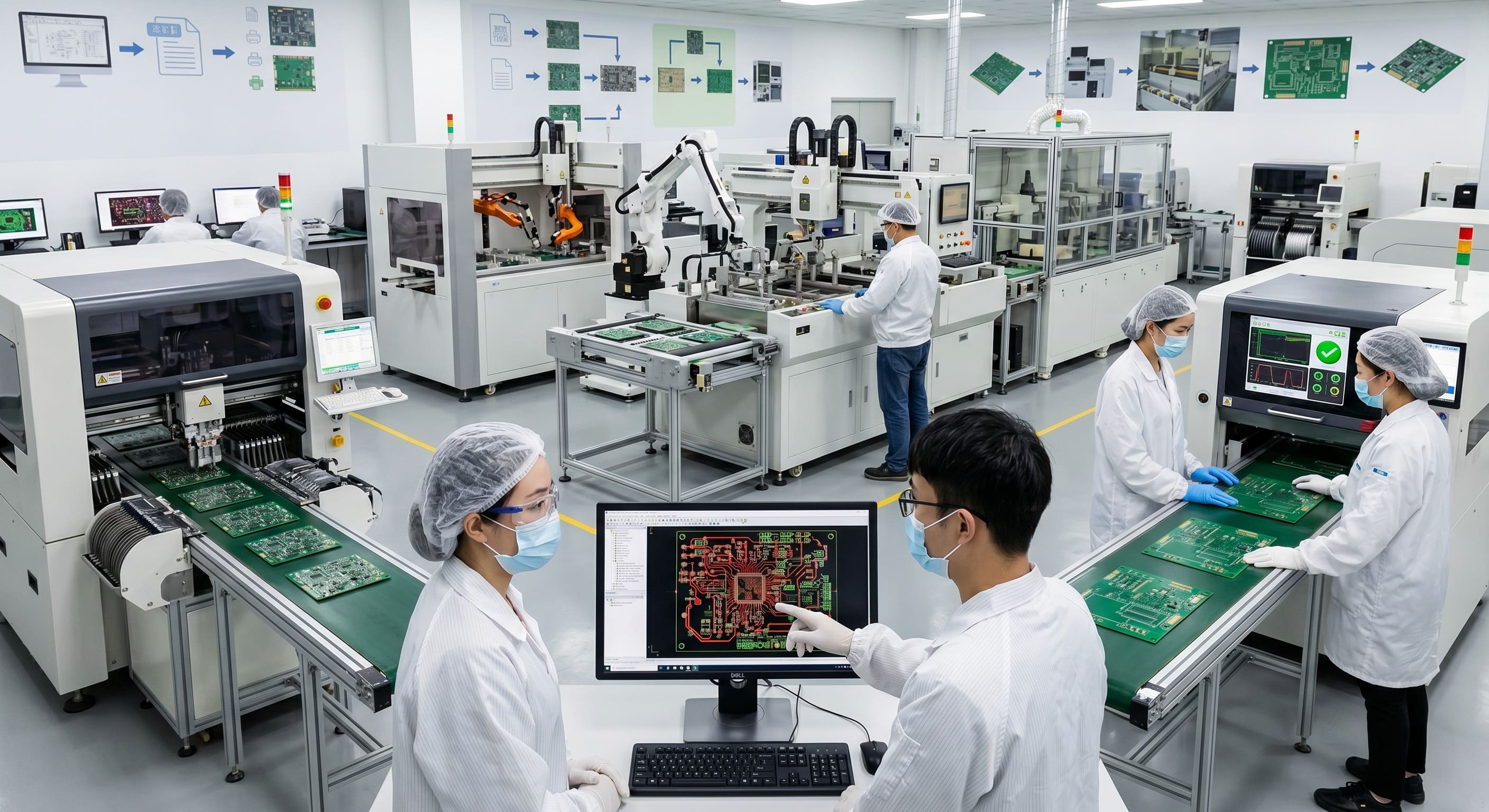

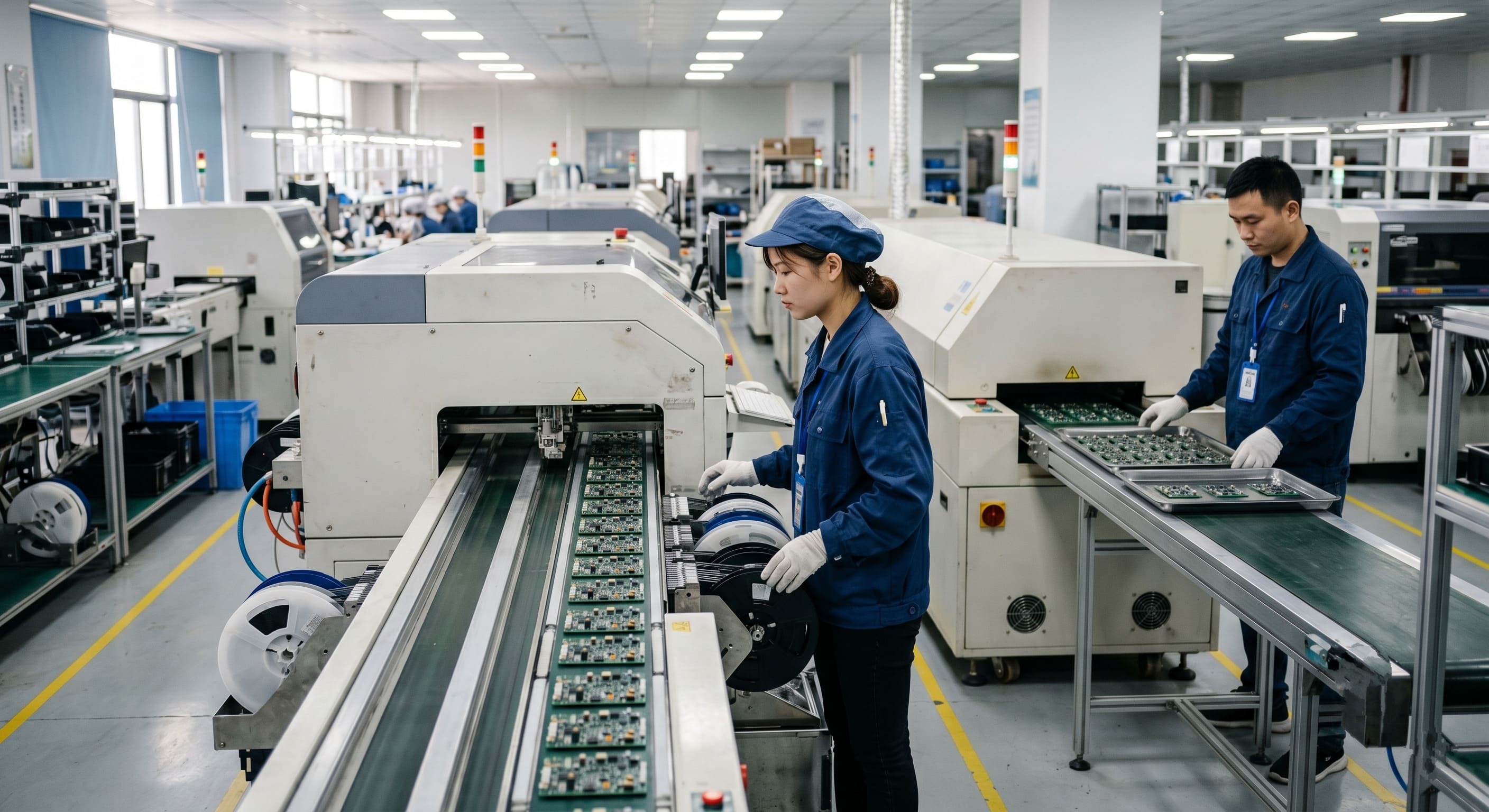

具備全製程能力的一站式 PCB代工廠 正是針對這項產業痛點所提供的解方。透過廠內垂直整合的製造體系，工程團隊得以在設計初期即介入執行 DFM 審查，從前端 CAM 資料光繪處理，到後端飛針電測與 AOI 光學品檢，所有製程數據皆納入同一品質管理系統進行即時監控。如此一來，不僅可有效降低各站交接的生產變異，更能確保產品從打樣順利銜接至大規模量產時，維持穩定且優異的良率表現。

搶占市場先機的核心：高精度 PCB快速打樣 服務的技術門檻

任何新產品開發階段，反覆的硬體驗證與線路測試皆是必經流程。為充分配合研發單位緊湊的專案時程，專業的 新莊PCB製造 廠房內部特別建置獨立的快速打樣生產線，與常規大規模量產線實體分離，採用高彈性機台配置搭配自動化智慧排程系統，可在 24 至 48 小時內完成高複雜度板材的交付，顯著縮短研發迭代週期。

PCB快速打樣 的核心競爭力，絕不僅止於速度，更在於微米級的製程精準度。在極度壓縮的交期內，產線仍須嚴格管控線寬與線距的蝕刻精度，穩定達到 3mil/3mil 以下的嚴苛標準。針對高頻通訊或車用雷達等特殊應用，打樣階段即須精確管控傳輸線阻抗匹配，公差通常嚴格限制在 ±10% 以內。唯有具備強大工程解析能力與穩定製程參數的廠商，方能在極限時間內產出完全符合原始電氣特性的工程樣板。



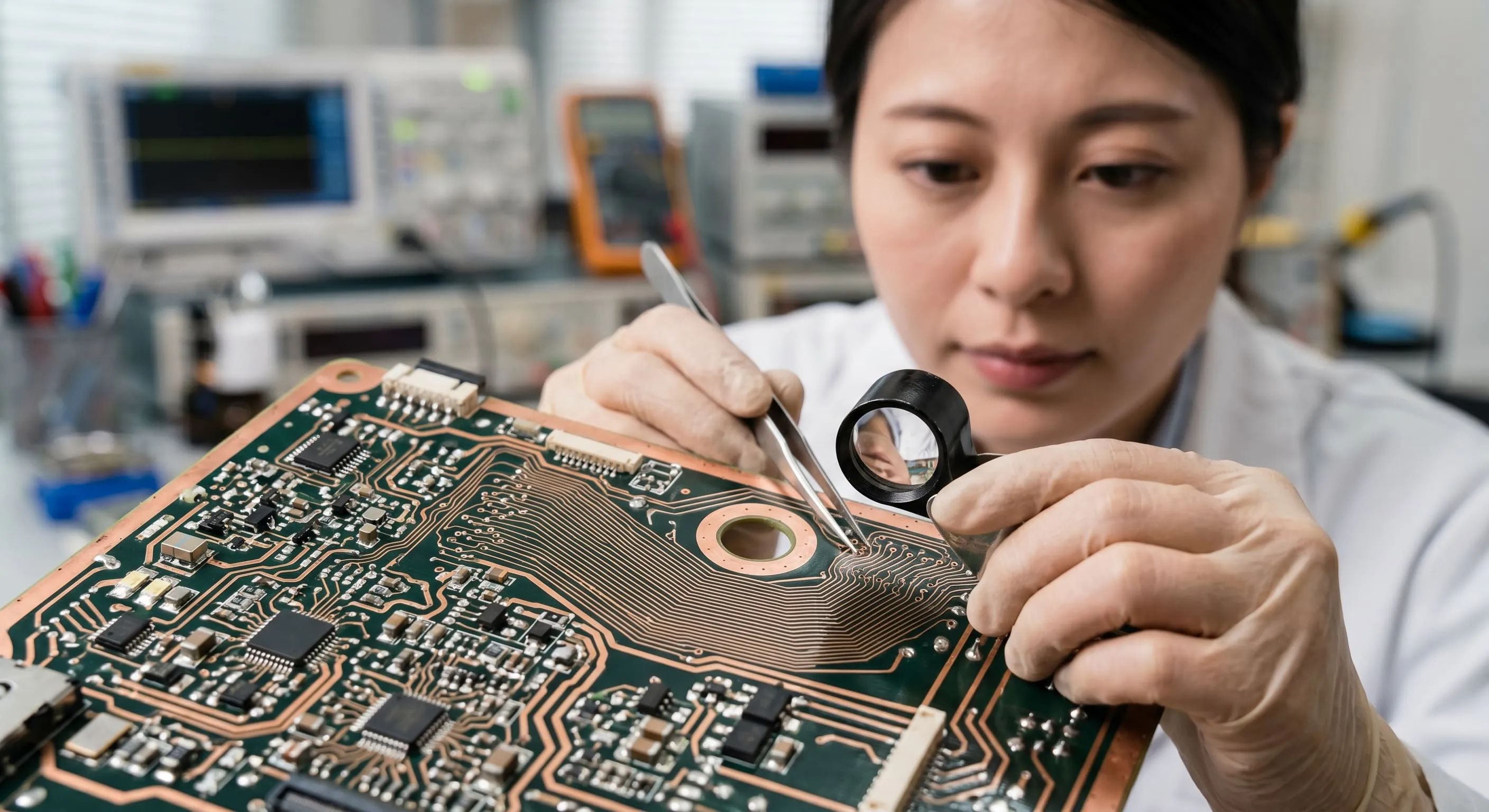

應對高頻高速運算： 多層印刷電路板 的疊構與壓合挑戰

隨著 5G 寬頻通訊、AI 伺服器與邊緣運算的硬體需求快速增長，傳統雙面板已難以因應高密度佈線與訊號完整性的雙重要求。多層印刷電路板 如今已是現代高階電子產品的標準架構，從常見的 4 層、6 層板，到伺服器等級的 16 層乃至 24 層板，層數的攀升為製造端帶來了指數級的製程難度與熱應力挑戰。

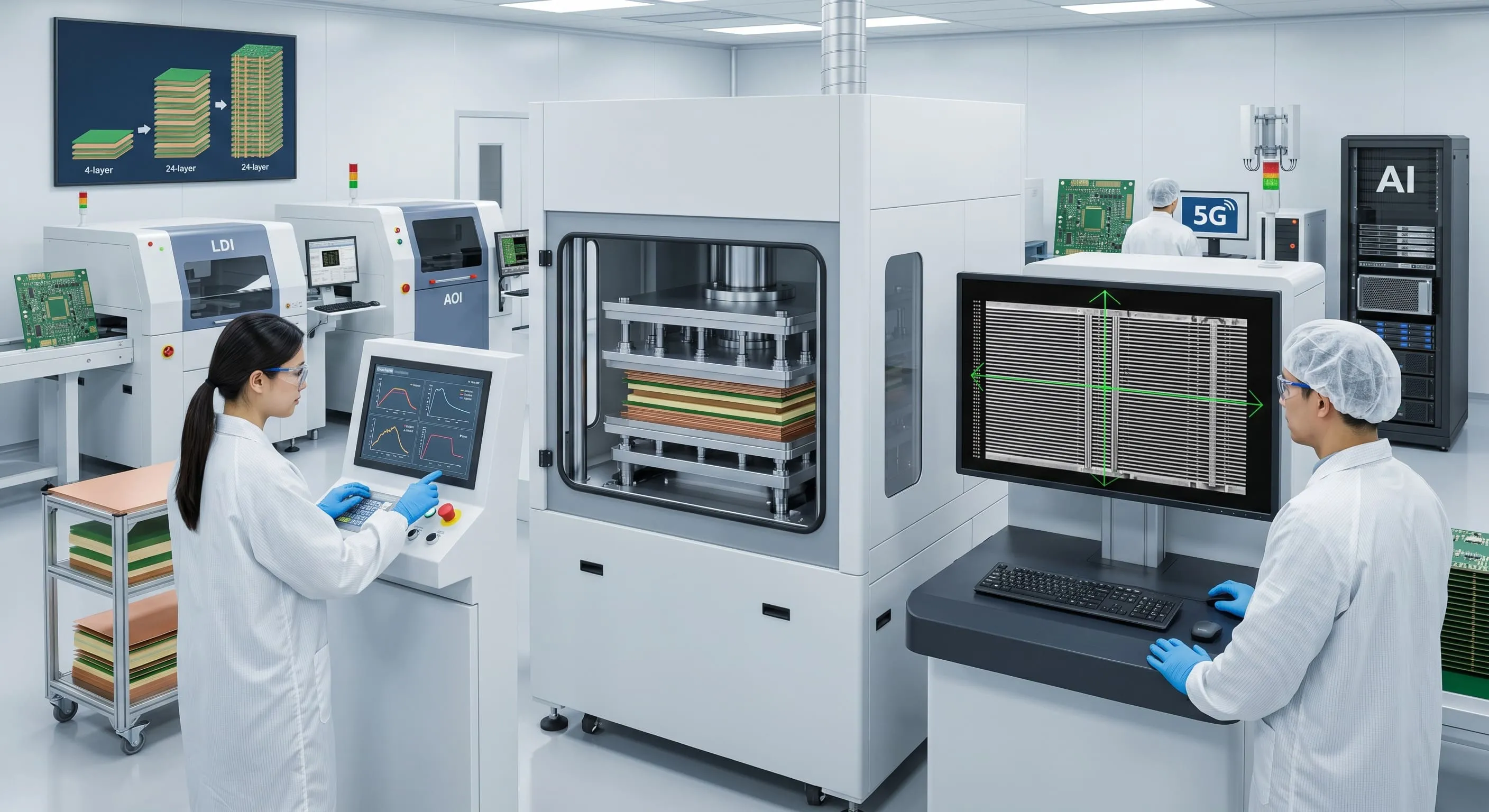

多層板製造工藝中，最關鍵的環節在於「壓合」製程與層間對位精準度的管控。產線採用先進真空壓合機，精準控制各溫區的升溫速率、油壓壓力與保壓時間，確保半固化片內的樹脂均勻流動並完整填滿內層銅箔線路間隙，徹底排除微小氣泡，防止過波峰焊時發生爆板分層。對位技術方面，全面導入高階 X-Ray 打靶機與 CCD 視覺對位系統，將層間對位偏差嚴格控制在 1 至 2 mil 的極小範圍，確保高密度層間導通孔的可靠性與電阻穩定性。

嚴苛環境下的防護盾： 防焊綠漆PCB 的塗佈工藝與絕緣特性

電路板表面那層綠色塗料，不只是視覺識別的功能性標誌，更是保護精密銅箔線路的關鍵物理屏障。防焊綠漆PCB的核心工程功能，在於防止波峰焊或 SMT 迴焊過程中因焊錫橋接引發短路，並有效阻隔空氣中的濕氣、粉塵與化學物質對裸露銅線路造成的氧化腐蝕，從而延長終端產品的使用壽命。

高階 電路板量產廠 全線採用 LPI液態感光防焊油墨，透過精密網印或靜電噴塗技術均勻覆蓋板面後，再經高解析度曝光與顯影製程，將需焊接的元件焊盤精準露出。塗佈厚度的管控在製程中至關重要：線路拐角邊緣處的綠漆厚度須維持在 10μm 以上，以確保足夠的電氣絕緣耐壓能力；平整無銅區的厚度則嚴格控制在 15 至 25μm 之間，避免油墨過厚影響後續 SMT 錫膏印刷與鋼板貼合品質。優異的防焊製程，能使電路板在工業級極端溫濕度環境下，持續維持良好的絕緣阻抗特性。



接軌國際安規標準： UL認證電路板 與 無鹵素電路板 的材料規範

針對外銷歐美市場，或應用於工業控制、醫療儀器、車用電子等高規格領域的硬體產品，國際安規認證與環保法規合規性是採購端不可妥協的基本門檻。身為具備全球出貨能力的製造商，我們在選材與製程兩端全面導入符合國際最高標準的基材體系。

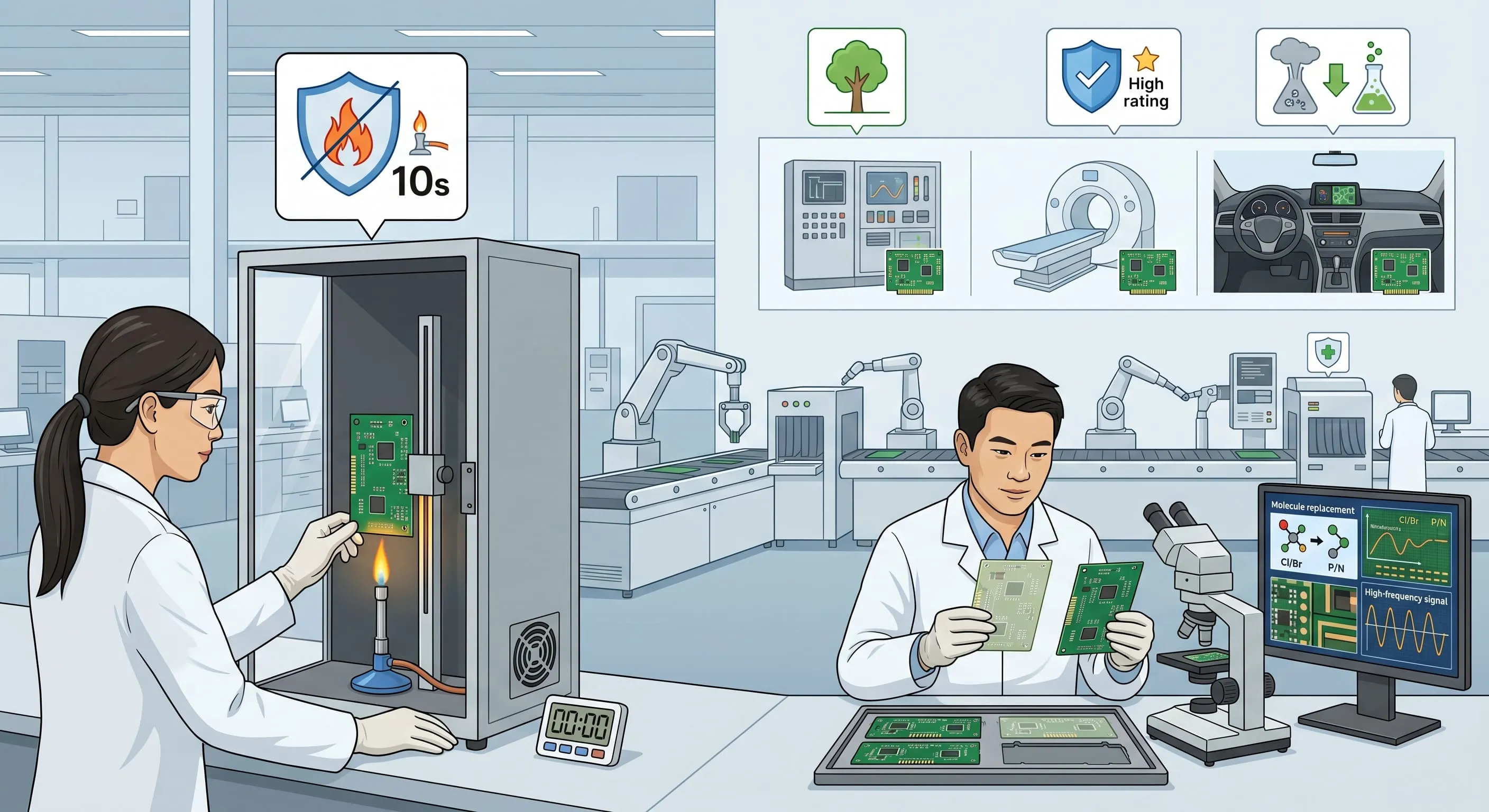

防火安全性方面，產線生產的 UL認證電路板 皆通過嚴格燃燒測試，符合 UL 94 V-0 最高阻燃等級規範，確保板材在意外接觸高溫火源時，能在 10 秒內自行熄滅，大幅降低終端產品引發公共火災的風險。在綠色環保趨勢的因應上，為符合 RoHS 規範並降低對環境與人體的長期危害，我們具備充沛的 無鹵素電路板量產能力。此類環保板材在化學配方中排除氯與溴等鹵素元素，改以磷氮系環保阻燃劑取代，燃燒時不產生有毒戴奧辛氣體，同時展現更低的介電常數與介電損耗，特別適合高頻高速微波訊號傳輸應用場景。

FAQ

Q1：PCB快速打樣的交期通常需要多久？如果需要特殊射頻板材會延長時間嗎？

A1：在標準高彈性生產流程下，常規 FR4 雙面板的快速打樣最快可於 24 小時內完成出貨，4 至 6 層多層板則需 48 至 72 小時。若硬體設計涉及特殊射頻微波基材或厚銅規格，由於材料備庫水位與壓合參數需工程部特別調整，交期通常延長 3 至 5 個工作天。建議研發團隊在設計初期即與 CAM 工程師確認高頻材料庫存狀態，以確保打樣時程符合專案預期。



Q2：為什麼多層印刷電路板在首件測試時，經常出現阻抗不匹配的問題？

A2：阻抗不匹配通常源於三大製程變異：其一為線寬線距在化學蝕刻時發生過度或不足，偏離原始 Gerber 設計值；其二為多層疊構中介電層在高溫高壓壓合後的實際厚度與理論計算產生落差；其三為防焊綠漆厚度變異改變表層微帶線的介電常數。為徹底解決此問題，我們會在量產前製作專屬阻抗測試條，並以 TDR進行高頻實測，透過微調 CAM 補償數據與熱壓合參數，確保最終成品阻抗值精準落在 ±10% 容許公差範圍內。



Q3：研發端導入無鹵素電路板，會對後續組裝廠的 SMT 打件製程產生不良影響嗎？

A3：無鹵素基材為達到與傳統板材相同的阻燃效果，樹脂系統中通常添加較高比例的無機填料，導致板材剛性提升但物理特性相對較脆。在 SMT 製程中，尤其經過無鉛迴焊爐高溫區時，若溫度曲線設定不當，較易發生板彎、板翹甚至微孔斷裂。針對無鹵素板材，我們會提供升溫斜率調整建議，並請客戶 SMT 代工廠確保過爐時的載具支撐穩固。廠內製造過程中亦嚴格管控基材的 Tg與 CTE，將熱應力破壞風險降至最低。
