高階鑽孔與成型加工技術：破解微小孔徑與平整度的工程挑戰

突破機械鑽孔極限：高密度互連架構下的 PCB雷射鑽孔 參數解析

在 5G 通訊模組、高階智慧型手機與 AI 伺服器的高密度互連架構中，PCB 的佈線空間受到極度壓縮。傳統機械鑽頭在孔徑小於 0.15mm 時，不僅極易發生斷針，其鑽孔良率與孔壁粗糙度也難以滿足高頻訊號的傳輸需求。針對此類微盲孔的加工，導入 PCB雷射鑽孔 技術是業界突破物理極限的標準解方。

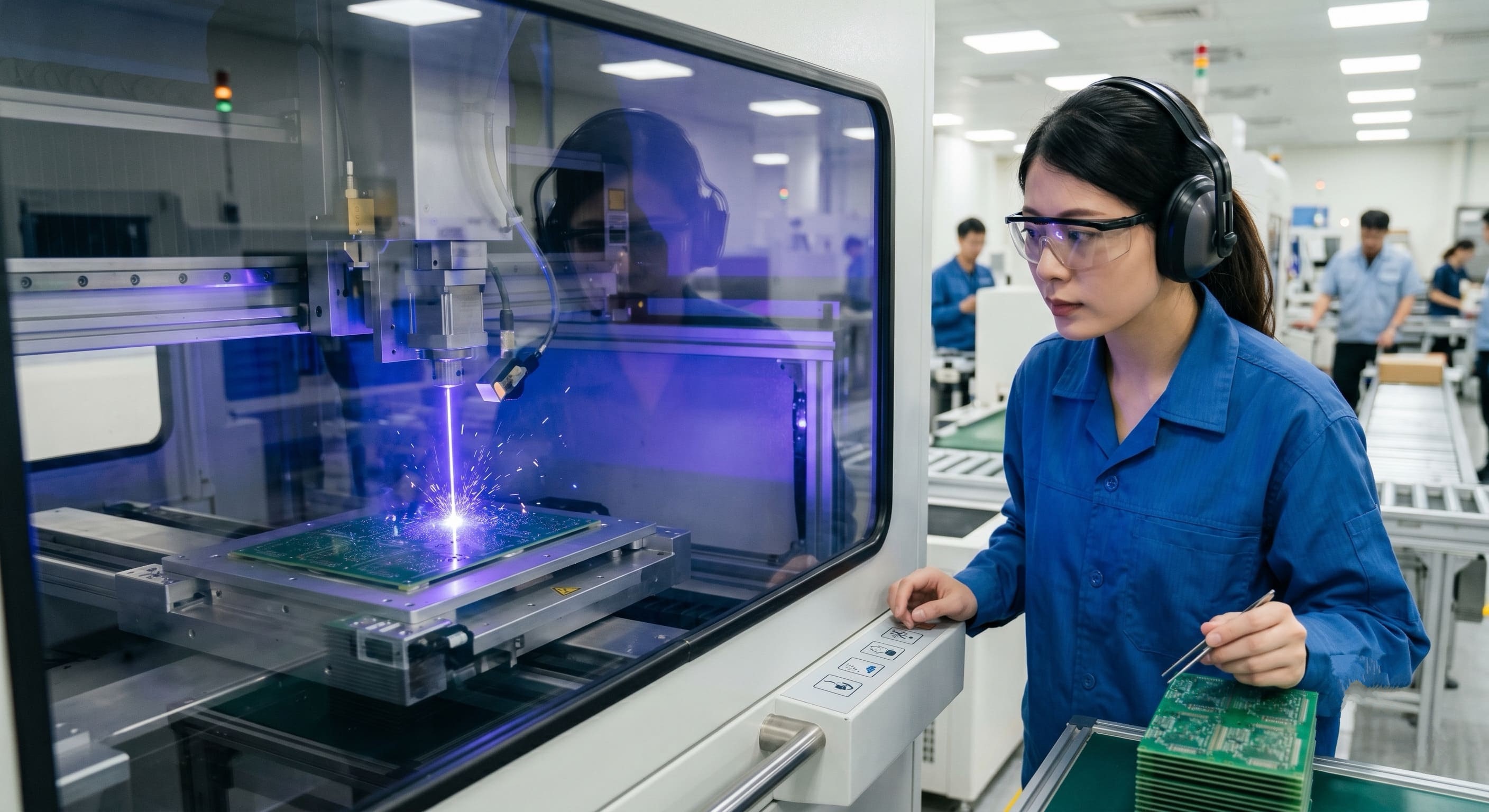

高階製造廠通常採用紫外光與二氧化碳複合雷射系統。UV 雷射具備極小的光斑直徑與高光子能量，能輕易剝離表層銅箔；CO2 雷射則憑藉較長的波長，迅速燒蝕下方的環氧樹脂與玻璃纖維介電層。工程師在設定 DFM 時，必須嚴格考量雷射鑽孔的「深徑比」。為確保後續化學銅能順利沉積於孔底，微盲孔的深徑比通常需控制在 0.8:1 至 1:1 之間。參數工程師會精準調控雷射的脈衝能量與發射次數，確保介電層被徹底燒除的同時，絕對不擊穿或損傷底層的目標銅墊，維持電氣導通的絕對可靠性。

零公差的平整度要求：高階 樹脂塞孔PCB的熱固化與研磨工藝

隨著 BGA 封裝元件的腳距持續微縮，硬體工程師必須大量採用「焊盤上打孔」的佈線策略來換取走線空間。若這些位於焊盤上的導通孔維持空心狀態，SMT 迴焊過爐時，高溫熔化的錫膏會因毛細現象大量流失進入孔內，導致 BGA 產生空焊或冷焊，嚴重影響組裝良率。

為徹底解決此一痛點，高階製程全面導入了 樹脂塞孔PCB 技術。這項工藝使用特殊的真空網印機，將具備高熱傳導率與低熱膨脹係數的環氧樹脂強力擠壓填入導通孔中，確保孔內不留任何微小氣泡。後續的熱固化曲線控制極為關鍵，必須讓樹脂完全完成交聯反應硬化。硬化完成後，產線採用高精度陶瓷研磨刷輪進行表面整平，確保孔口樹脂與兩側銅面齊平，平整度公差嚴格控制在 ±1mil 以內。最後在樹脂表面進行化學沉銅與電鍍，形成完美的金屬化平整焊盤，為 SMT 打件提供無懈可擊的焊接基礎。



應力釋放與邊緣精度： 電路板成型加工 的刀具與公差設定

當一片佈滿精密元件與細線路的拼板完成所有化學與電鍍製程後，便進入最終的機械切割階段。電路板成型加工 並非單純的切板作業，它直接關係到終端產品組裝入機構件時的尺寸契合度，以及切割過程產生的機械應力是否會震傷邊緣的被動元件。

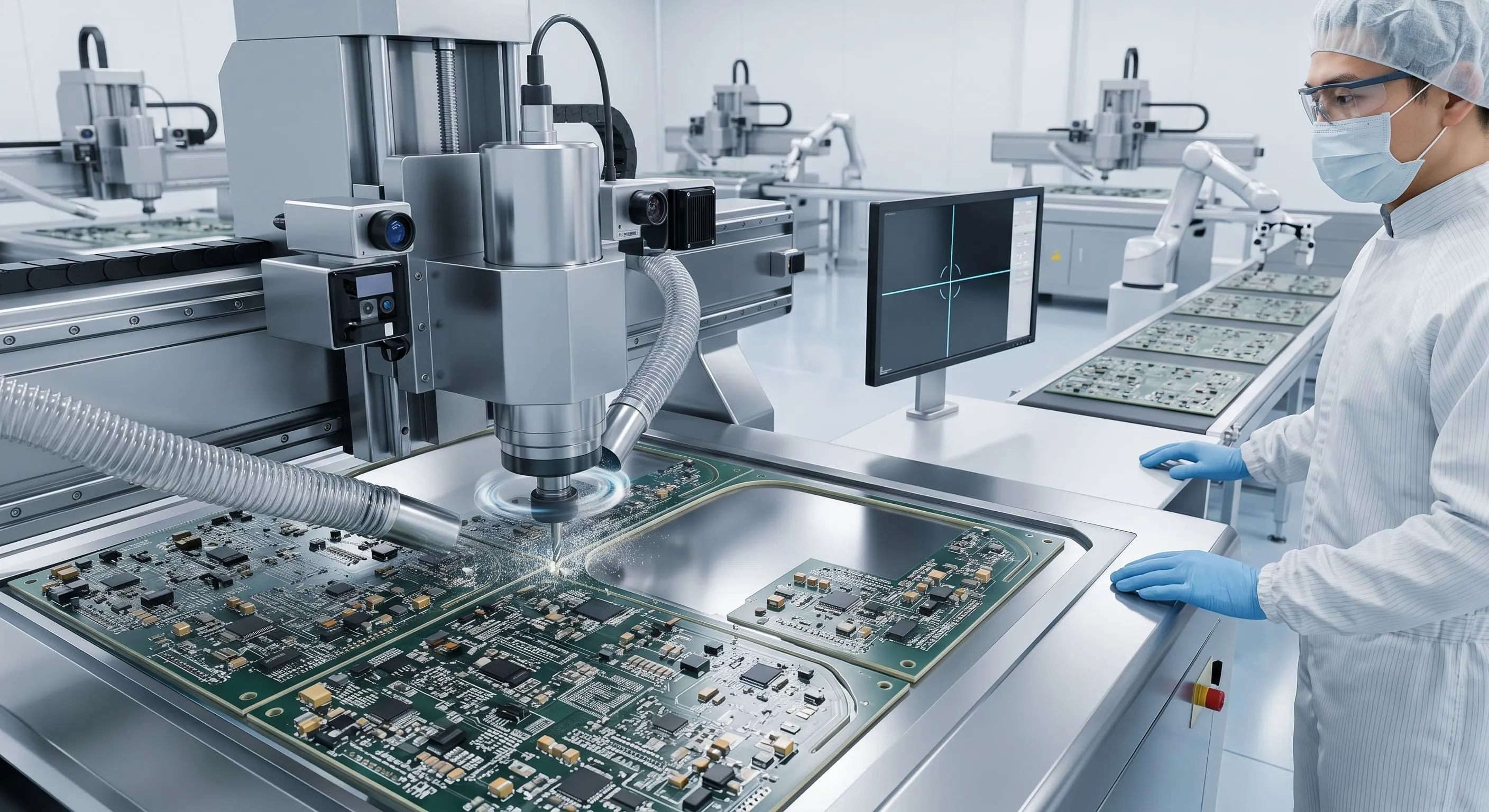

高階廠房採用主軸轉速高達 40,000 至 60,000 RPM 的精密 CNC 銑床進行外型加工。針對不同基材特性，工程師必須匹配特定幾何角度的銑刀，並精確設定進給速率與排屑負載。進給過快會導致板邊出現玻璃纖維撕裂甚至白化現象；進給過慢則引發高溫，導致樹脂融化沾黏於刀刃。對於具有嚴苛機構配合要求的穿戴式裝置或車用模組，成型尺寸公差需嚴格控制在 ±0.1mm 以內。透過自動化光學對位系統輔助銑孔，徹底消除人為定位誤差，確保每一片出廠板材邊緣平滑如鏡、尺寸分毫不差。

拼板分離的物理力學： 電路板Vcut 的角度配置與殘厚優化

為配合 SMT 產線的高速自動化貼片作業，多數電路板以拼板形式出貨，並在各單板之間預先切割 V 型導槽，這便是 電路板Vcut 的核心任務。這項製程看似簡單，實際上卻潛藏巨大的物理應力風險。若 V-cut 參數設定不當，客戶在組裝完成後進行「折板」分離時，極易震斷靠近板邊的 MLCC等脆弱元件。

DFM 審查階段必須嚴格定義 V-cut 的兩大核心參數：「刀具角度」與「殘留厚度」。常規刀具角度分為 30°、45° 與 60°，針對較薄板材通常選用 30° 以換取較大佈線空間。「殘厚」的控制則是整項工藝的靈魂，業界標準通常設定為板厚的 1/3。殘厚過薄，拼板在 SMT 過波峰焊的高溫環境下容易下垂甚至提早斷裂；殘厚過厚，折板時需施加極大剪切力，應力波將沿玻璃纖維傳遞至板內，引發焊點剝離。針對兩側厚度不均或具有凸出元件的特殊設計，我們更能提供高階的「跳躍 V-cut」技術，精準控制刀具起落點，完美保護關鍵佈線區塊。



打造高階製程後盾： 新莊PCB工廠 的設備與在地研發支援

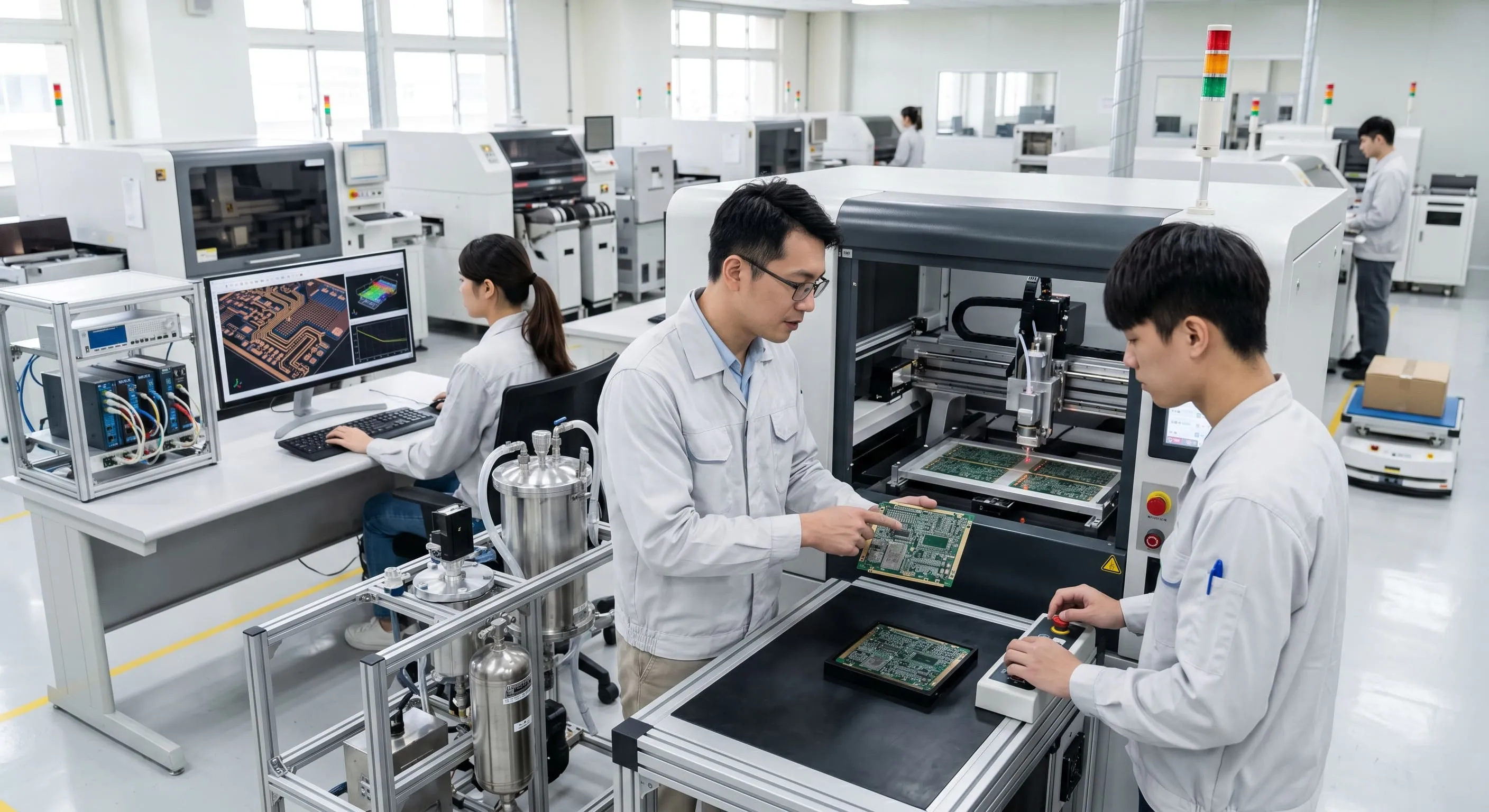

硬體研發從來不是單打獨鬥的過程。設計圖面上標註的微盲孔徑、特殊樹脂材質或嚴苛尺寸公差，都需要一個具備強大執行力的製造端來實現。作為深耕北台灣的專業 新莊PCB工廠，我們引進全套日系高階雷射鑽孔機與高精度真空塞孔設備，將原本屬於高單價 HDI 廠的製程能力，標準化應用於各類工業控制與網通產品的量產之中。

在地化製造優勢不僅在於省去跨國物流的延宕，更在於能為研發團隊提供即時的工程對接。當硬體設計面臨機構干涉、高頻阻抗不匹配或 SMT 爬錫不良等問題時，我們的 CAM 工程團隊能第一時間提出修改建議，微調成型路徑或優化 V-cut 殘厚數據。選擇具備先進硬體設備與深厚製程參數資料庫的在地製造夥伴，是確保硬體專案從快速打樣順利跨入高良率量產的最強後盾。

FAQ

Q1：在 HDI 設計中，PCB雷射鑽孔的極限深度是多少？如果需要跨越多層該如何處理？

A1：雷射鑽孔主要受限於「深徑比」，物理極限通常落在 1:1 左右。若雷射光束打得過深，底部能量會大幅衰減，導致孔底樹脂無法徹底清除，進而引發電鍍不良。因此，單次雷射鑽孔通常只能穿透一層介電層。若硬體設計需要跨越多層互連，製程上必須採用「階梯孔」或「疊孔」設計，透過逐層壓合、逐層雷射打孔並電鍍的方式實現高複雜度的垂直佈線。



Q2：我的設計中有 BGA 元件，為何代工廠建議使用 樹脂塞孔PCB 而非傳統的綠漆塞孔？

A2：BGA 封裝下方的焊盤空間極小，導通孔通常必須直接打在焊盤上。傳統的綠漆塞孔存在兩項致命缺點：其一，綠漆固化後收縮，導致孔口下陷形成凹洞；其二，高溫過爐時綠漆內部殘留的溶劑氣化，會將表層錫膏頂破造成氣爆。採用高階樹脂塞孔並輔以表面鍍銅平整工藝，能確保焊盤具備百分之百完美的金屬平整面，徹底消除 SMT 吃錫不良、空焊或短路的風險，是 BGA 區域唯一可靠的製程選擇。



Q3：在設計階段，該如何避免後端進行 電路板Vcut 分板時，震裂靠近邊緣的陶瓷電容？

A3：陶瓷電容的物理特性極脆，對彎折應力高度敏感。DFM 佈局時必須嚴格遵守「Keep-out Zone」規範，將 MLCC 放置在距離 V-cut 切割線至少 5mm 以上的安全區域。此外，元件的擺放方向同樣關鍵：MLCC 的長邊應「平行」於 V-cut 切割線，以將折板時承受的機械拉伸應力降至最低。若受空間限制無法遠離板邊，強烈建議將該區域的 V-cut 變更為「郵票孔」搭配成型銑切，能大幅減輕分板時對脆弱元件的物理衝擊。
