濕製程的品質心臟：精準掌握線路成型與蝕刻良率的關鍵技術

為什麼「濕製程」是決定 PCB 良率的生死關卡？

在高密度互連與微型化設計的浪潮下，傳統電路板製造正面臨嚴峻的精細度挑戰。當研發工程師將線寬與線距壓縮至 3mil/3mil 甚至更低的極限時，前端的曝光顯影雖能定義出完美的佈線藍圖，但真正決定實體線路幾何形狀與電氣特性的，卻是後端的濕製程。

業界通俗語境中，經常將蝕刻與清洗統稱為 洗電路板，但這絕非單純的物理沖洗，而是一場極度複雜的流體動力學與化學氧化還原反應。在這個階段，裸露的銅箔必須被精準咬蝕殆盡，受到乾膜或金屬保護層覆蓋的銅線路則必須毫髮無傷地保留。任何藥液濃度的微小失衡、噴壓的不均勻，或溫度的瞬間漂移，都會直接反映在最終的線路良率上。掌握濕製程的參數矩陣，等同於掌握了電路板量產的生死命脈。

深度解析 剝膜蝕刻製程 的化學反應與動態平衡

當基板進入 剝膜蝕刻製程 時，面對的是高腐蝕性的化學槽液。以雙面板與多層板外層最常使用的鹼性氯化銅蝕刻系統為例，這是一個需要極高動態平衡控制的化學環境。

工程團隊必須嚴密監控槽液內的幾個核心參數。首先是銅離子濃度，通常須穩定維持在 130 至 160 g/L 的區間。若銅濃度過高，槽液比重上升，蝕刻速率大幅衰減，導致線路底部出現殘銅，引發相鄰線路間的微短路；若銅濃度過低，蝕刻液活性過強，則會引發嚴重的「側蝕」。側蝕會從線路兩側掏空銅材，使原本應為矩形的線路截面變成倒梯形，不僅削弱線路的物理強度，更會改變高頻微波訊號的傳輸阻抗，導致最終成品無法通過高頻網路分析儀的測試。

此外，pH 值須嚴格控制在 8.0 至 8.5 之間，溫度則需恆定於 48°C 至 52°C 之間。溫度的些微波動都會改變化學反應的動力學速率。面對如此複雜的變數，傳統依賴人工定時取樣滴定的方式早已無法滿足高階製程的需求。



自動化藥液監控：消除人為變異的終極解決方案

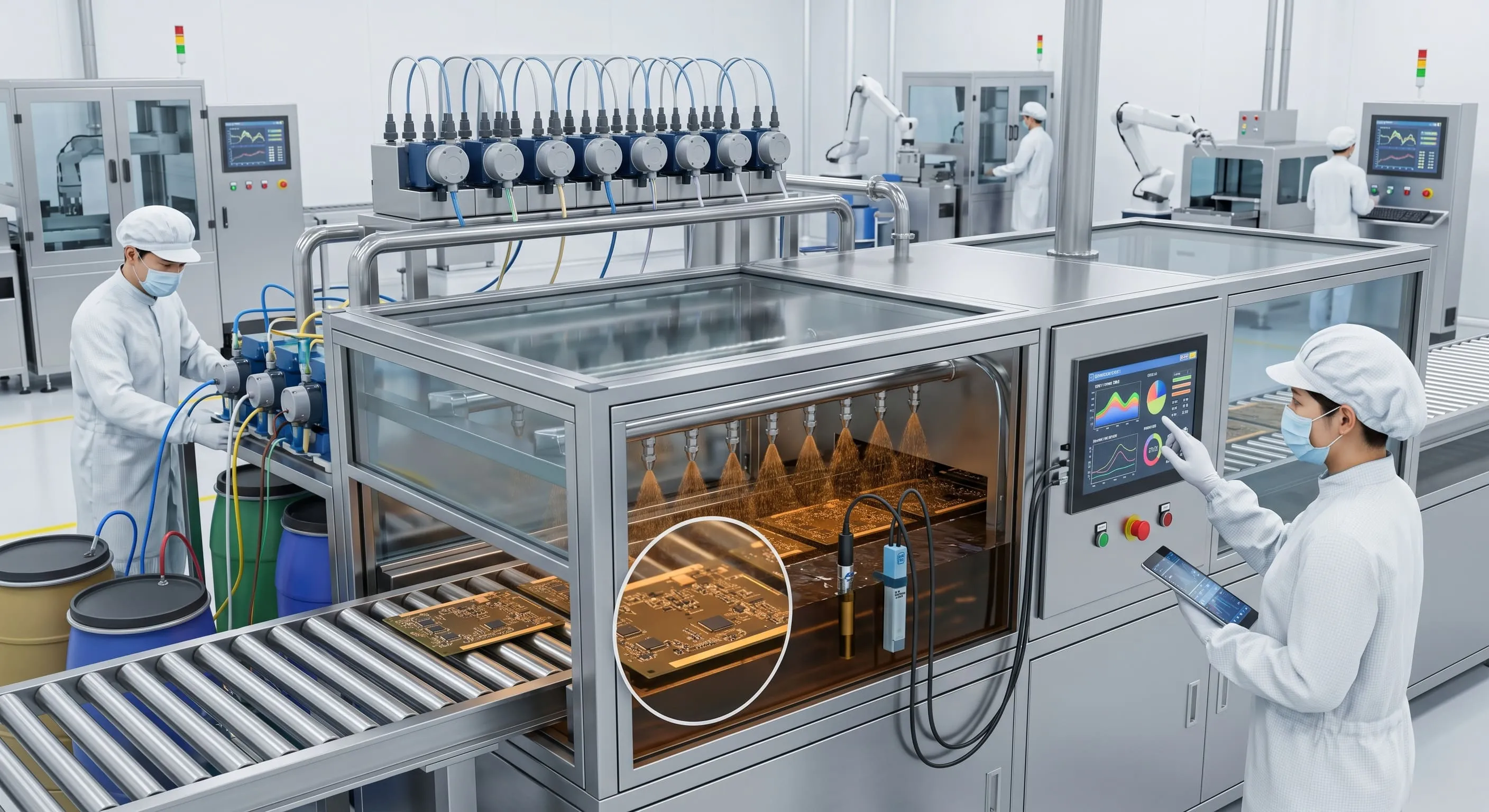

為徹底消除人工抽測所帶來的時間差與人為誤判，現代化高階製造廠房全面導入了自動化藥液分析與添加系統。作為北台灣重要的技術聚落，專業的 新莊洗電路板 代工廠早已跳脫傳統經驗法則，將蝕刻槽內的 ORP感測器、比重計與補液泵浦進行閉環控制。

這套自動化系統能以每分鐘為單位即時讀取槽液中的氧化力數據。當感測器偵測到蝕刻液的 ORP 值下降，代表一價銅離子增加、蝕刻能力正在衰退時，系統便自動精準注入適量的氨水與補充液，瞬間恢復藥液活性。同時，針對水平蝕刻機台內部的流體力學，工程師會特別設定上、下噴嘴的差異化噴壓，以補償藥水在板面頂部形成的「水池效應」，確保電路板的正反面、中央與邊緣都能獲得完全一致的蝕刻深度與線寬精準度。

清潔與微蝕： 電路板洗板 的表面微觀處理工藝

完成主蝕刻並剝除保護層後，基板表面仍可能殘留微量的有機化學物質或氧化物。此時，高標準的 電路板洗板 與水洗工藝便扮演了關鍵的收尾角色。許多硬體採購人員容易忽視這個環節，但它卻直接決定了後續防焊綠漆的附著力。

在深度的 電路板洗板 流程中，會導入微蝕與純水高壓沖洗槽。微蝕劑輕微咬去銅面約 10 至 20 微英吋的厚度，創造出微觀下的均勻粗糙面，提供極佳的物理咬合力，讓後續塗佈的液態感光綠漆能緊緊抓附於銅線上。若水洗段的水質導電度過高，或噴淋壓力不足導致化學鹽類殘留於微小孔隙中，在終端產品通電且處於高濕度環境時，極易引發致命的「離子遷移」現象，造成線路間微短路燒毀。因此，純水系統的定期保養與水質在線監測，同樣是品質控管中不可妥協的一環。



串聯全球供應鏈：從高良率製造到 PCB板進出口 的佈局

穩定的濕製程良率，是企業走向國際市場、贏得跨國訂單的堅實後盾。當具備掌控微米級線路成型與完美蝕刻的技術實力，產出的高品質裸板才能順利通過國際客戶嚴苛的入料檢驗。

在推動 PCB板進出口 業務時，歐美日系的重機電與車用電子大廠最看重的往往不是單一報價，而是該供應商是否具備高度可控的製程能力指數。透過精密的蝕刻參數建檔與完善的履歷追溯系統，能向海外客戶證明每一批出貨板材的線寬公差皆嚴格鎖定在 ±10% 以內。具備強大濕製程控管能力的在地廠房，不僅能有效降低海運過程中的品質隱患，更能配合國際客戶的新產品導入時程，提供最快速的技術反饋與打樣支援，成為全球電子產業鏈中最值得信賴的製造樞紐。

FAQ

Q1：蝕刻製程中常聽到的「側蝕 」是什麼？它會對終端產品造成什麼影響？

A1：「側蝕」是指在化學蝕刻過程中，藥液不僅向下方咬蝕裸露的銅箔，同時也向線路兩側的保護層下方進行橫向腐蝕的現象。嚴重的側蝕會讓銅線路橫截面呈現倒梯形甚至香菇狀，導致線路實際截面積縮小，降低其能承載的最大電流，引發局部過熱。在傳輸高頻訊號時，幾何形狀的改變更會破壞設計好的阻抗匹配，造成訊號反射與失真。透過精準控制藥水比重、添加適當的護岸劑，並優化噴管排列方式，可將側蝕率降至最低。



Q2：業界在進行濕製程時，鹼性蝕刻與酸性蝕刻有何不同？為什麼多層板的內層通常使用酸性蝕刻？

A2：兩種蝕刻工藝的主要差異在於化學系統與抗蝕刻保護層的不同。鹼性蝕刻通常搭配「金屬保護層」，適合用於有進行二次鍍銅與鍍錫的雙面及多層板外層製程。酸性蝕刻則搭配「乾膜光阻」作為保護層。由於多層板的內層線路只需貼上乾膜曝光即可直接進行蝕刻，不需經過複雜的電鍍金屬層工序，加上酸性蝕刻液的溶銅量高、蝕刻速率相對穩定且成本較低，因此成為內層板大量生產時的標準配置。



Q3：尋找代工廠時，為什麼要特別考察他們對 洗電路板 廢水處理的能力？

A3：濕製程會產生大量含有高濃度重金屬與強酸強鹼的工業廢水。從 ESG與供應鏈穩定性的角度來看，若代工廠未建置符合國家標準的廢水處理系統，將面臨隨時被環保主管機關勒令停工的巨大風險，一旦停產便直接導致客戶專案延宕與斷鏈危機。此外，歐盟等國際市場對電子產品的綠色供應鏈要求極高，選擇具備完善廢水回收與銅資源提煉能力的製造商，是確保產品能順利推廣至國際市場的重要保障。
